VANNE-BATARDEAU A PELLE DESCENDANTE

Expert depuis 1970

Vanne-Batardeau à pelle descendante

Vanne-batardeau à pelle descendante tige filetée simple – type ABRS1
ou
Vanne-batardeau à pelle descendante double tige – type ABRS2

1 – Utilisation :

Organe de rétention ou de régulation pour canal ou génie civil ouvert.

Fonction ouvert-fermé et réglage intermédiaire.

Pression d’eau possible des 2 côtés.

2 – Caractéristiques techniques :

Cadre en profil U chanfreiné avec plats de fixation latérale à boulonner contre le voile béton.

Pelle renforcée selon charge.

Joint extrudé amovible sur les côtés et au seuil fixés dans le cadre.

Compression du joint d’étanchéité par des cales fixées dans les glissières.

L’étanchéité entre le cadre et l’ouvrage est assurée par un joint d’étanchéité en caoutchouc-mousse autocollant (fourni).

Commande par tige filetée trapézoïdale ( non-montante).

3 – Dimensions – sur mesure :

De 200 x 200 mm jusqu’à  2500 x 2 500 mm.

Dimensions supérieures sur demande.

MATERIAUX

Les matériaux utilisés en version de base pour les différents équipements et accessoires sont les suivants:

1 – Cadres, pelles, patte de fixation et colonnettes

Acier – galvanisé (St-37) N° matériau DIN 1.0037
Acier inoxydable (304) N° matériau DIN 1.4301
Acier inoxydable (316TI) N° matériau DIN 1.4571
Aluminium (AlMg3) N° matériau DIN 3.3535
Fonte (GG25) N° matériau DIN GJL250

Autres matériaux sur demande.

2 – Boulons (vis + rondelles + écrous)

Acier – galvanisé  A2 A4

Autres matériaux sur demande.

3 – Joints d’étanchéité

EPDM / APTK – Éthylène – Propylène – Terpolymère – Caoutchouc NBR – Acrylonitrile Butadiène

Caoutchouc  CR – Néoprène – Polychloroprène – Caoutchouc.

Autres matériaux sur demande.

4 – Tiges filetées

Acier inoxydable (V2A) N° matériau DIN 1.4104
Acier inoxydable (V2A) N° matériau DIN 1.4301
Acier inoxydable (316TI) N° matériau DIN 1.4571

5 – Écrous de tige filetée

Cuivre rouge – N° matériau – RG7  2.1090 – RG7 – Cu Sn 7 Zn  Pb

6 – Cales de glissement et compression

PA –  Polyamide, PE – Polyéthylène, POM – Polyoxyméthylène

Cuivre rouge – N° matériau – RG7  2.1090 – RG7 – Cu Sn 7 Zn  Pb

Autres matériaux sur demande.

7 – Chevilles – ancrages

En acier inoxydable V4A ( homologuées.)

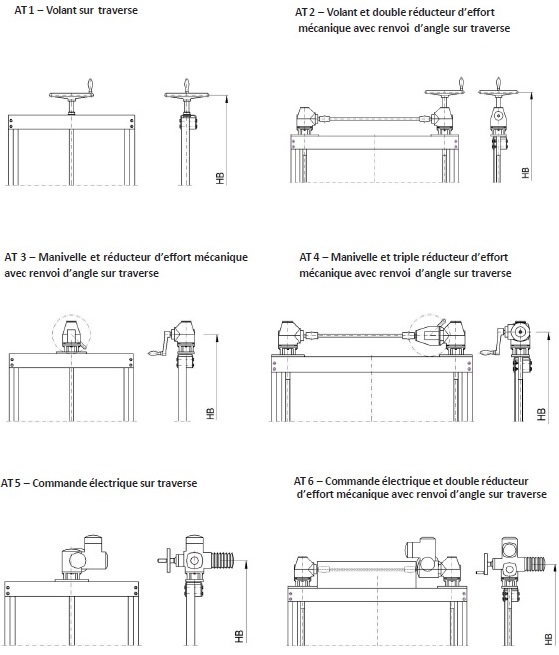

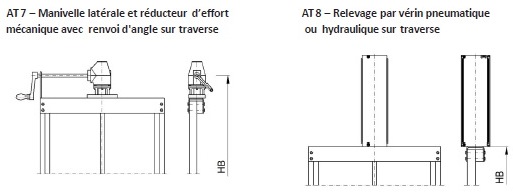

TYPES DE COMMANDE POUR VANNE-BATARDEAU

 COMMANDES FIXEES SUR TRAVERSE TYPE AT





 COMMANDES SUR TRAVERSE TYPE AT
