CLAPET ANTI-RETOUR

Expert depuis 1970

Clapet anti-retour

1 – Utilisation :

Blocage du reflux pour ouvertures rondes ou rectangulaires (réseaux gravitaires)

2 – Caractéristiques techniques :

Cadre mécano-soudé à boulonner contre paroi béton.

Etanchéité assurée par un joint profilé vissé sur le battant.

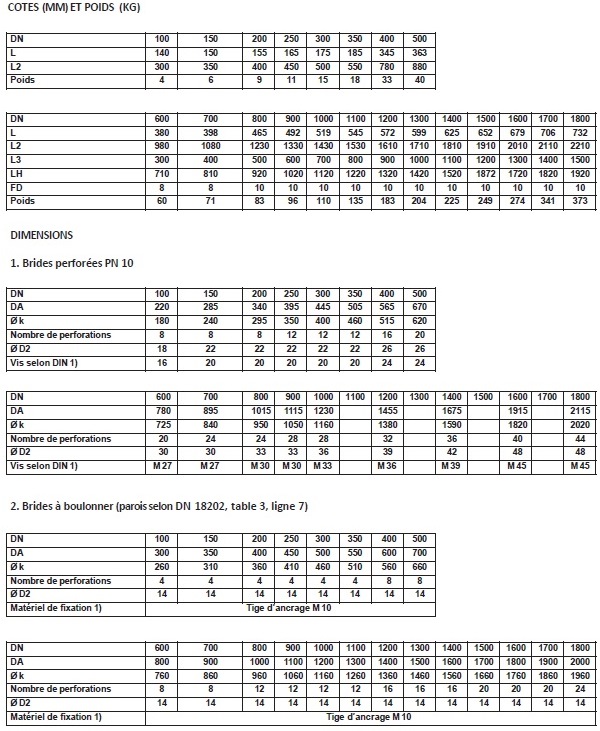

3 – Dimensions – sur mesure :

DN 100 à DN 2000 mm ou I x h 600 x 600 – 2000 x 2000 mm.

Dimensions supérieures sur demande.

4 – Autres options :

  • CLAPET ANTI-RETOUR AVEC COUVERCLE PLAT – RÜK 1 pour réseaux gravitaires  <  DN 500mm
  • CLAPET ANTI-RETOUR – RÜK 2 – Pour DN > 500mm
  • CLAPET ANTI-RETOUR AVEC BATTANT BOMBE – RÜK 2E (pour réseaux gravitaires)
  • CLAPET ANTI-RETOUR AVEC BATTANT CREUX – RÜK  2S (pour réseaux gravitaires)
  • CLAPET ANTI-RETOUR  AVEC CONTREPOIDS  – RÜK  2G (pour réseaux gravitaires)
  • CLAPET ANTI-RETOUR AVEC COUVERCLE CREUX & AMORTISSEUR – RÜK SD. Utilisation: blocage du reflux pour ouvertures rondes ou rectangulaires (conduites de pompage). Caractéristiques techniques: Cadre renforcé mécano-soudé à boulonner sur une paroi en béton ou à raccorder à l’aide d’une bride. Étanchéité assurée par un joint profilé vissé sur le battant. Amortisseur destiné à réduire  les chocs survenant lors de la coupure de la pompe. Dimensions nominales: DN 250 à DN 2000 mm.

MATERIAUX

Les matériaux utilisés en version de base pour les différents équipements et accessoires sont les suivants:

1 – Cadres, pelles, patte de fixation et colonnettes

Acier – galvanisé (St-37) N° matériau DIN 1.0037
Acier inoxydable (304) N° matériau DIN 1.4301
Acier inoxydable (316TI) N° matériau DIN 1.4571
Aluminium (AlMg3) N° matériau DIN 3.3535
Fonte (GG25) N° matériau DIN GJL250

Autres matériaux sur demande.

2 – Boulons (vis + rondelles + écrous)

Acier – galvanisé  A2 A4

Autres matériaux sur demande.

3 – Joints d’étanchéité

EPDM / APTK – Éthylène – Propylène – Terpolymère – Caoutchouc NBR – Acrylonitrile Butadiène

Caoutchouc  CR – Néoprène – Polychloroprène – Caoutchouc.

Autres matériaux sur demande.

4 – Tiges filetées

Acier inoxydable (V2A) N° matériau DIN 1.4104
Acier inoxydable (V2A) N° matériau DIN 1.4301
Acier inoxydable (316TI) N° matériau DIN 1.4571

5 – Écrous de tige filetée

Cuivre rouge – N° matériau – RG7  2.1090 – RG7 – Cu Sn 7 Zn  Pb

6 – Cales de glissement et compression

PA –  Polyamide, PE – Polyéthylène, POM – Polyoxyméthylène

Cuivre rouge – N° matériau – RG7  2.1090 – RG7 – Cu Sn 7 Zn  Pb

Autres matériaux sur demande.

7 – Chevilles – ancrages

En acier inoxydable V4A ( homologuées.)
